僅用鏈板和銷軸構成的鏈條，稱為板式鏈，或提升鏈條。
具有輕負載用AL形和重負載用BL形以及其他（LL、LH）類型，尺寸、鏈板的組合方法有所不同。
鏈板組合方式主要有：2×2，2×3，3×4，4×4，4×6，6×6，8×8
※必需要專用夾具零件和滑輪。
構造
板式鏈條僅由構成鏈板和銷子。鏈板被銷子連接起來，承受鏈板受到的張力。外鏈板和銷子為過盈配合，銷子為鉚接。
內鏈板、中鏈板和銷子為滑動配合。通過鏈板，銷子受到剪力，同時鏈條彎曲時內鏈板的孔子內面滑動。
※過盈配合
孔與軸裝配時，孔的公差帶在軸的公差帶之下。(孔的尺寸減去相配合的軸的尺寸所得的代數差，此差為負時是過盈。 )
※間隙配合
孔與軸裝配時，有間隙（包括最小間隙等于零）的配合.此時，孔的公差帶在軸的公差帶之上。

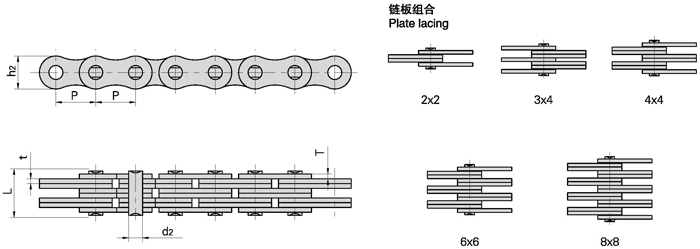

板式鏈/提升鏈條結構
| 鏈號 Chain No. | 節距 | 鏈板組合 | 鏈板高度 | 鏈板厚度 | 銷軸直徑 | 銷軸長度 | 極限拉伸載荷 | 平均拉伸載荷 | 每米長重 |
| P | h2 max | t/T max | d2 max | L max | Q min | Qo | q | ||
| mm | mm | mm | mm | mm | kN/LB | KN | kg/m | ||
| AL0522 | 8.000 | 2×2 | 7.1 | 0.8 | 2.31. | 5.0 | 4.4/990 | 4.6 | 0.15 |
| AL0544 | 4×4 | 8.2 | 8.8/1980 | 9.3 | 0.28 | ||||
| AL322F1 | 9.525 | 2×2 | 7.0 | 1.3 | 3.58 | 7.5 | 9.3/2092 | 9.8 | 0.22 |
| AL344F1 | 4×4 | 12.8 | 18.6/4162 | 19.4 | 0.42 | ||||
| AL366F1 | 6×6 | 18.2 | 27.8/6254 | 29.2 | 0.62 | ||||
| AL388F1 | 8×8 | 23.6 | 37.0/8323 | 38.8 | 0.82 | ||||
| ALB66F1 | 25.40 | 6×6 | 20.5 | 3.0 | 7.92 | 40.3 | 135/30370 | 148.5 | 4.40 |
| AL1266F1 | 38.10 | 6×6 | 30.0 | 4.8 | 13.30 | 64.3 | 420/94482 | 462.0 | 9.68 |
| BLB66F1 | 25.40 | 6×6 | 24.1 | 3.1/4.0 | 10.85 | 45.7 | 200/44992 | 220.0 | 6.14 |
| BLB34F2 | 3×4 | 29.5 | 120/26995 | 132.0 | 3.76 | ||||
| BL834F3 | 25.40 | 3×4 | 24.1 | 4.0 | 10.90 | 32.9 | 142/31.944 | 156.2 | 4.44 |
| BL866F3 | 6×6 | 52.2 | 253.6/57050 | 279.0 | 7.48 | ||||
| BL834F5 | 3×4 | 3.1/4.0 | 28.0 | 120/26995 | 132.0 | 3.64 | |||
| BLB66F5 | 6×6 | 3.3/4.0 | 45.3 | 200/44992 | 220.0 | 4.94 | |||
| LL1622F6 | 25.40 | 2×2 | 20.0 | 3.0 | 8.28 | 15.6 | 58/13047 | 63.8 | 1.40 |
| LH3288F1 | 50.80 | 8×8 | 47.8 | 6.9 | 20.20 | 122.0 | 1200/269950 | 1320.0 | 33.53 |
| LH3266F2 | 50.80 | 6×6 | 48.2 | 7.0 | 17.46 | 91.8 | 867/195040 | 953.7 | 24.52 |
| LL30244F2 | 50.80 | 4×4 | 43.1 | 6.0 | 17.76 | 54.0 | 520/116978 | 572.0 | 12.62 |
| LL4888H | 76.20 | 8×8 | 70.0 | 12.0 | 36.50 | 204.0 | 2630/591638 | 2893.0 | 83.80 |
