雙倍節距側置滾輪鏈條
  • 雙倍節距側置滾輪鏈條
  • 雙倍節距側置滾輪鏈條
  • 鏈條介紹
  • 鏈條參數

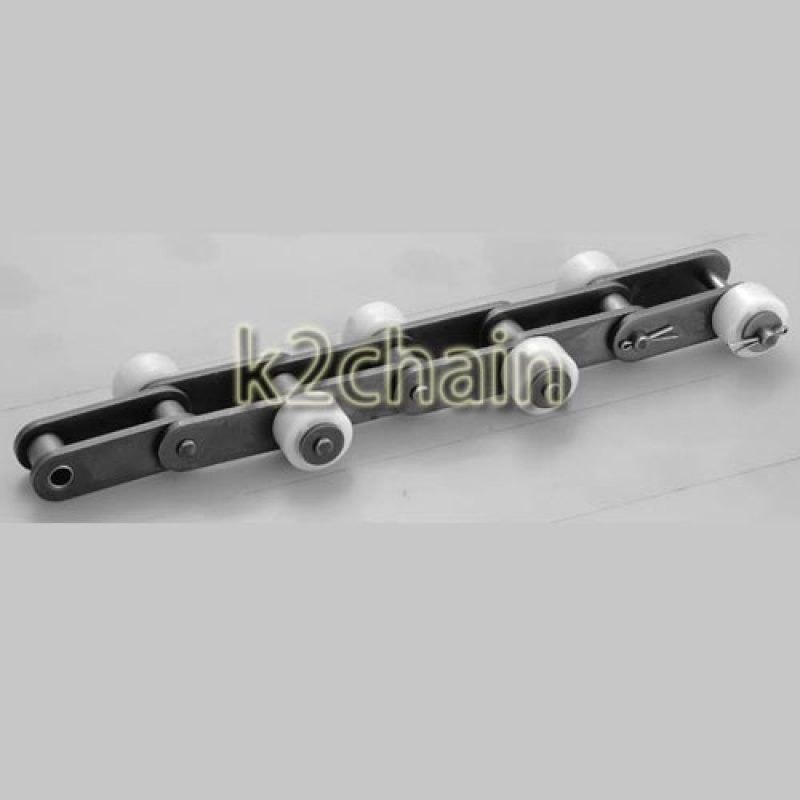

雙倍節距側置滾子鏈條是將鏈條的銷軸延長,在伸長部分安裝可自由轉動的滾子的自由流動鏈。

側置滾子較適合將設備的更小型化。而且可安裝復數側置滾子,可將小輸送物可直接承載在輸送鏈上。

  • 提供標準規格,免加油規格,SS(不銹鋼)規格。
  • *還可提供NP(鍍鎳規格),請咨詢我司。

特點

由于安裝了側置滾子,較適合輸送機的更小型化。

可進行后屈,返回側的布局變得更容易。

可安裝復數側置滾子,可將小輸送物直接于承載側置滾子上輸送。

標準介紹

1、標準規格

?鏈條本體為不銹鋼材,R滾子可選擇鋼材或塑料材質。

鋼制滾子

?全零部件都為鋼制的熱處理硬化品。

?可使用溫度范圍:-10℃~150℃

?需要加油。

工程塑料R滾子

?輕量(比鋼制類型輕30%),低噪音(比鋼制類型降低5-7dB)

?進行抵抗(對鋼制相比比降低30%)

?可使用溫度范圍:-10℃~80℃

?鏈銷和套筒之間需要供油。工程塑料滾子為白色。

2、免加油規格

?采用特殊含油燒結,無需加油也可長期使用。

※側置鋼制滾子需要加油。

?容許張力與標準規格相同,為了區別,內外鏈板實施黑染處理。

?可使用溫度范圍:-10℃~150℃

?在藥品·水中或者洗滌·脫脂環境下,請避免使用。

?可提供到C2102為止的尺寸。

?側置滾子可選擇工程塑料(塑料滾子,塑料止動滾子,導電滾子)或鋼材。

3、不銹鋼規格

?除了鏈銷(析出硬化不銹鋼),其他零件采用18-8不銹鋼,具有耐腐蝕性。

?可選擇不銹鋼小滾子,或不銹鋼雙倍節大滾子。

鋼制滾子

?鏈條本體和滾子均為鋼材,具有耐腐蝕性。

?可使用溫度范圍:-20℃~400℃

?需要加油。

工程塑料大滾子

?輕量(比鋼制類型輕30%),低噪音(比鋼制類型降低5-7dB)

?進行抵抗(對鋼制相比比降低30%)

?可使用溫度范圍:-20℃~80℃

?鏈銷和套筒之間需要供油。工程塑料滾子為白色。

三、結構

側滾輪鏈條結構
側滾輪鏈條結構

四、側置滾子安裝位置

千鳥型(之字形)平行型(對稱型)
側置滾輪鏈條-千鳥型側置滾輪鏈條-平行型
?圖示為每一個鏈節帶千鳥型(之字形)側置滾子例。
?錯列安裝的場合,標準為每三個鏈節安裝一個止動滾子。(圖的斜線)
?圖2是平行安裝側置滾子的例子。側滾輪可安裝于每兩個鏈節以上的間隔。
?每兩個鏈節平行安裝的場合,標準為每六個鏈節安裝一個止動滾子。(圖的斜線)

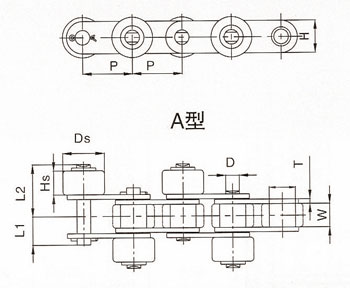

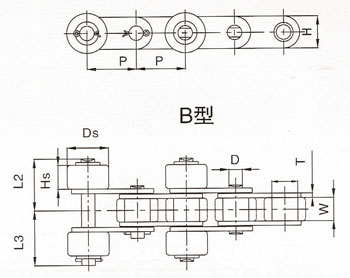

鏈號鏈號節距滾子直徑內節內寬銷軸直徑鏈板厚度內鏈板高度銷軸長度銷軸長度銷軸長度鋼制滾珠尺寸鋼制滾珠尺寸
Chain No.Chain No.PR maxW minD maxT maxH maxL1 maxL2 maxL3 maxDsHs
A型B型mmmmmmmmmmmmmmmmmmmmmm
C2040C204025.47.927.853.981.512.079.951819.515.887.8
C2042C204225.415.887.853.981.512.079.951819.515.887.8
C2050C205031.7510.169.45.092.0315.091221.823.519.059.4
C2052C205231.7519.059.45.092.0315.091221.823.519.059.4
C2060C206038.111.9112.575.963.2518.0817.429.8532.2522.2312.6
C2062C206238.122.2312.575.963.2518.0817.429.8532.2522.2312.6
C2080C208050.815.8815.757.94424.1321.336.8539.8528.5815.8
C2082C208250.828.5815.757.94424.1321.336.8539.8528.5815.8
C2100C210063.519.0518.99.544.830.1825.5544.447.539.6719
C2102C210263.539.6718.99.544.830.1825.5544.447.539.6719
雙倍節距側置滾輪鏈條參數
