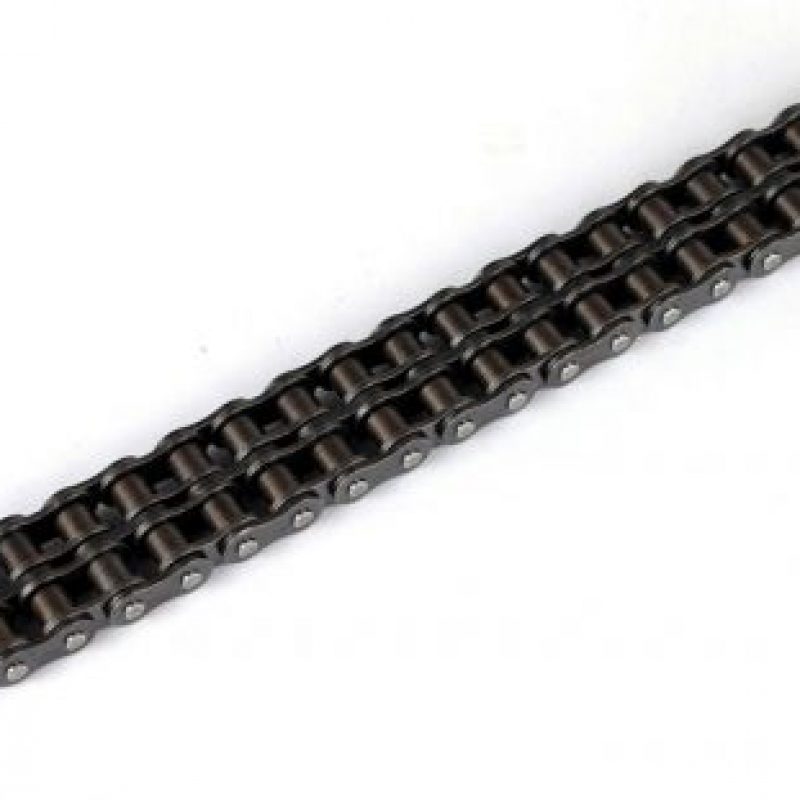

B系列傳動用滾子鏈以其高強度和持久耐疲勞著稱，尺寸完全遵循BS標準，可組裝成單排、雙排和多排，以適用所傳動的功率和不同的配置空間。
根據不同的工作環境，可供選擇經鍍鋅、鍍鎳、鍍鉻、達克羅等不同表面涂層處理的鏈條。

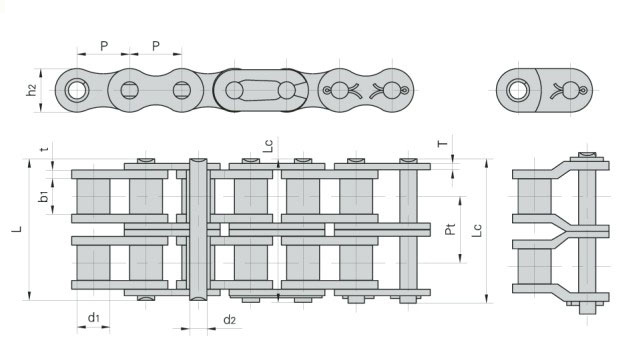

| DIN/ISO 鏈號 | 節距 | 滾子直徑 | 內節內寬 | 銷軸直徑 | 銷軸長度 | 銷軸長度 | 內鏈板高度 | 鏈板厚度 | 排距 | 極限拉伸載荷 |
| P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | t/T max | Pt | Q mm | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | KN | |
| 05B-2 | 8.00 | 5.00 | 3.00 | 2.31 | 13.9 | 14.5 | 7.10 | 0.80 | 5.64 | 7.8 |
| 06B-2 | 9.525 | 6.35 | 5.72 | 3.28 | 23.4 | 24.4 | 8.20 | 1.30 | 10.24 | 16.9 |
| 08B-2 | 12.7 | 8.51 | 7.75 | 4.45 | 31.2 | 32.2 | 11.8 | 1.60 | 13.92 | 32.0 |
| 10B-2 | 15.875 | 10.16 | 9.65 | 5.08 | 36.1 | 37.5 | 14.7 | 1.70 | 16.59 | 44.5 |
| 12B-2 | 19.05 | 12.07 | 11.68 | 5.72 | 42.0 | 43.6 | 16.0 | 1.85 | 19.46 | 57.8 |
| 16B-2 | 25.4 | 15.88 | 17.02 | 8.28 | 68.0 | 69.3 | 21.0 | 4/3.2 | 31.88 | 106 |
| 20B-2 | 31.75 | 19.05 | 19.56 | 10.19 | 77.8 | 81.5 | 26.4 | 4.5/3.5 | 36.45 | 170 |
| 24B-2 | 38.1 | 25.40 | 25.40 | 14.63 | 101.7 | 106.2 | 33.4 | 6/4.8 | 48.36 | 280 |
| 28B-2 | 44.45 | 27.94 | 30.99 | 15.90 | 124.6 | 129.1 | 37.0 | 7.5/6. | 59.56 | 360 |
| 32B-2 | 50.8 | 29.21 | 30.99 | 17.81 | 124.6 | 129.6 | 42.0 | 7/6 | 58.55 | 450 |
| 40B-2 | 63.5 | 39.37 | 38.10 | 22.89 | 154.5 | 161.5 | 52.96 | 8.5/8. | 72.29 | 630 |
| 48B-2 | 76.2 | 48.26 | 45.72 | 29.24 | 190.4 | 198.2 | 63.8 | 12/10 | 91.21 | 100 |
| 56B-2 | 88.9 | 53.98 | 53.34 | 34.32 | 221.2 | 229.6 | 77.8 | 13.5/12 | 106.6 | 1600 |
| 64B-2 | 101.6 | 63.50 | 60.96 | 39.40 | 249.9 | 258.4 | 90.17 | 15/13 | 119.89 | 2000 |
| 72B-2 | 114.3 | 72.39 | 68.58 | 44.48 | 283.7 | 292.7 | 103.6 | 17/15 | 136.27 | 2500 |
